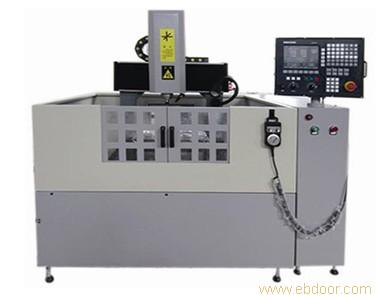

SD-430型数控雕刻机是床身结构采用高强度铸铁,均经过多次回火处理及自然时效处理，结构稳定性好。采用精密数控机床专用轴承、台湾超高精度滚珠直线导轨和滚珠丝杆，伺服电机，使整机在小刀加工等切削方面表现卓越出众。采用高刚性结构及选用高刚性主轴，使之除高速铣削方面表现卓越外，还具有高速雕刻的功能，特别适合眼镜、钟表、首饰等产品的加工，且加工的产品质量好，是理想的加工设备。
|
项目 |
ITEM |
Technical Parameter（技术参数） |
|
X、Y、Z三轴行程 |
Axis travel |
400X300X120mm |
|
工作台平面度 |
Worktable longitude |
0.01—0.03mm |
|
工作台承重 |
Max loading capacity |
100kg |
|
主轴功率 |
Spindle motor |
1.5kw |
|
主轴转速 |
Rated rev. of spindle |
8000-24000rpm/m |
|
刀具规格 |
Suitable knife radius for spindle |
Φ3.17Φ4Φ6 |
|
控制系统 |
Control system |
SYN(台湾新代) WEHONG (维宏)? |
|
伺服驱动系统 |
Drive System |
?YASKAWA AC servo
安川伺服 |
|
快速走刀速度 |
Large knife speed |
5000mm/min |
|
快速位移速度 |
Rapid traverse |
8000mm/min |
|
运动定位精度 |
Orientation precision |
0.02mm |
|
X/Y/Z轴控制分辩率 |
XYZ position precision |
0.001MM |
|
重复定位精度 |
Repeat precision |
0.01mm |
|
电气总容量 |
Total capacity of electric |
3KVA |
|
输入电源电压/频率 |
Power input voltage / frequency |
AC220/50HZ ,3P-AC380V/50Hz |
|
机床尺寸 |
Size |
1000X900X1600mm |
|
机床净重 |
Machine net weight |
1300kg |
|
润滑系统 |
Lubrication system |
Automatic adjustable parameters to oil lubricator(参数可调式自动给油集中润滑装置) |
